Feeder type 600R open-wire
Matched loss 0.0035 dB/m
at 30 MHz
Frequency 1.8 3.5 7 10 14 21 29 MHz
Length 2.5 metres
Matched loss 0.002 0.003 0.004 0.005 0.006 0.007 0.009 dB
a = 10^(ML/10) 1.00048 1.000674 1.00096 1.00115 1.001367 1.001681 1.001982
SWR |rho|
1 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
1.5 0.200 0.000 0.000 0.000 0.000 0.000 0.001 0.001
2 0.333 0.001 0.001 0.001 0.001 0.001 0.002 0.002
5 0.667 0.003 0.005 0.007 0.008 0.009 0.012 0.014
10 0.818 0.008 0.012 0.017 0.020 0.024 0.029 0.035
20 0.905 0.019 0.026 0.037 0.045 0.053 0.065 0.077
50 0.961 0.050 0.070 0.099 0.118 0.140 0.171 0.201
100 0.980 0.101 0.141 0.199 0.238 0.281 0.343 0.401

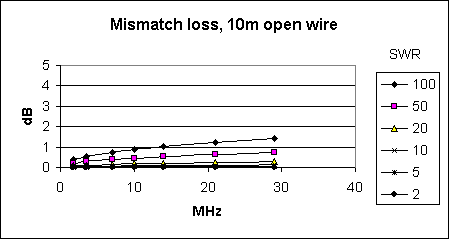

Length 10 metres
Matched loss 0.008 0.012 0.017 0.020 0.024 0.029 0.034 dB
a = 10^(ML/10) 1.001921 1.002698 1.003844 1.00461 1.005479 1.006741 1.007952
SWR |rho|
1 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
1.5 0.200 0.001 0.001 0.001 0.002 0.002 0.002 0.003
2 0.333 0.002 0.003 0.004 0.005 0.006 0.007 0.009
5 0.667 0.013 0.019 0.026 0.032 0.038 0.046 0.054
10 0.818 0.034 0.047 0.067 0.080 0.095 0.116 0.136
20 0.905 0.074 0.104 0.147 0.176 0.208 0.254 0.298
50 0.961 0.195 0.272 0.381 0.453 0.533 0.645 0.751
100 0.980 0.390 0.537 0.746 0.880 1.025 1.229 1.415

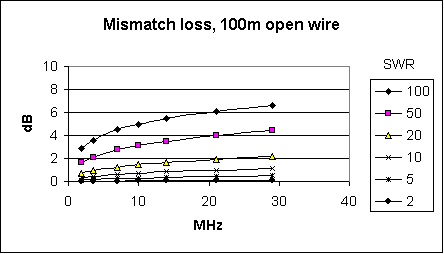

Length 100 metres
Matched loss 0.083 0.117 0.167 0.200 0.237 0.292 0.344 dB
a = 10^(ML/10) 1.019378 1.027308 1.039112 1.0471 1.056156 1.069495 1.082431
SWR |rho|
1 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
1.5 0.200 0.007 0.009 0.013 0.016 0.019 0.023 0.026
2 0.333 0.020 0.028 0.040 0.047 0.056 0.068 0.079
5 0.667 0.129 0.179 0.249 0.295 0.346 0.416 0.481
10 0.818 0.319 0.438 0.605 0.712 0.826 0.985 1.128
20 0.905 0.682 0.923 1.249 1.451 1.665 1.952 2.204
50 0.961 1.620 2.121 2.757 3.129 3.508 3.996 4.407
100 0.980 2.839 3.590 4.487 4.989 5.486 6.108 6.618
